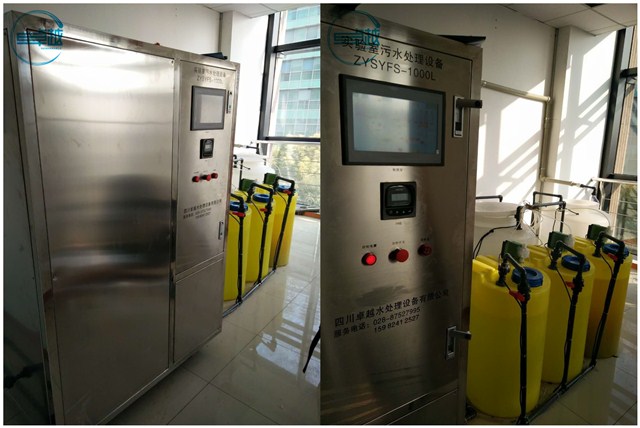

產品型號：實驗室廢水處理設備 ZYSYFS—1000L

上海海翔醫藥科技發展有限公司在2017年11月的時候采購了我公司一臺實驗室廢水ZYSYFS-1000L的設備，經過一個月漫長的時間 進行溝通與了解，

我方公司派出了一名工程師到貴公司進行安裝與培訓，讓貴公司工作人員進行對設備的熟悉操作， 交接好最后的一些工作流程過后。我方工程師順利的

完成設備的安裝，并順利通過驗收。最后祝賀雙方合作愉快！

一、卓越實驗室綜合廢水處理系統介紹

卓越實驗室綜合廢水處理系統由廢水收集單元、自動調節單元、預處理單元、自動加藥單元、混凝氣浮攪拌單元、絮凝助凝沉淀單元、沉降分離單元、固液分離單元、污泥干化單元、重金屬捕捉單元、過濾吸附單元、新型催化活性微處理單元、電化學催化氧化還原專利技術處理單元、多程高級分解降解處理單元、兩級有機生物活性處理單元、新型生物反應處理單元、復合式消毒處理等技術工藝組成，形成一個完整的實驗室綜合廢水處理系統。系統運行采用PLC可編程控制系統和人機界面操作系統、遠程監控及操作系統，按照PLC控制器設定好的程序和PH自控儀表設定的參數進行全自動運行，多級自動在線監測。針對不同實驗室廢水的成分和濃度，控制系統自動進行計算然后按比例進行自動投放藥品，更加科學化和合理化，確保處理效果，同時節省藥品耗量，無須專人值守。

卓越實驗室綜合廢水處理設備針對不同實驗室產生的有機、無機、生物類廢水成分和濃度采用不同的處理技術和工藝進行綜合處理，可有效去除實驗室綜合廢水中的COD、BOD、SS、色度、病毒、有機溶劑和重金屬離子等，經過處理后實驗室綜合廢水可達到國家污水綜合排放標準【GB8978-1996】。

卓越實驗室綜合廢水處理設備是目前國內外技術先進、自動化程度高、處理效果好、占地面積小、操作管理簡便且無需專人值守的一套專門用于國內外各行業實驗室綜合廢水處理的設備，深受用戶的好評，廣泛應用于國內外科研院所、高等院校、環境監測、產品檢驗、食品藥品檢驗、出入境檢驗檢疫、疾控中心、地礦測試中心、分析測試中心、水資源監測、糧油質檢、石油化工、畜牧、農產品檢測、醫療機構、中心血站、企業等行業實驗室、化驗室廢水處理。

二、卓越實驗室綜合廢水處理系統功能特點

1、實用性廣：可適應各類實驗室的廢水處理；

2、★專利技術：采用多項先進的專利技術對綜合廢水進行多程處理凈化，完全達到排放標準；提供原水預處理實用新型專利證書及深度處理純化實用新型專利證書

3、自動化程度高：中央集中控制，人機界面友好，操作簡單，全自動運行，無須專人值守；

4、自動保護功能：漏水或漏電自動保護功能、高低壓自動保護功能、無廢水保護功能、各處理單元液位保護功能、電氣設備超負荷保護功能、電氣線路過載保護功能；

5、★定時自動清洗功能：系統定時對需要清洗的部件進行自動清洗，部件使用壽命更長，亦可手動點擊需清洗部位，實現手自一體化；

6、運行成本低：系統功率小，耗能低；運行穩定，故障少，維護成本低；耗材使用壽命長，耗材成本低；按比例自動投藥，藥品耗量少；無須專人值守，免專人管理費用等；

7、環境友好：系統選用復式靜音電機和防腐泵，噪音低；全程采用密閉式處理，無異味，無泄漏，不會產生廢渣、廢水、廢氣等二次對環境的污染；

8、智能集成化：通過“一站式”一體化設計，占地面積小，處理速度快、安裝移動方便、真正做到工程設備化，外形美觀，不需要挖多個處理池；

9、★PLC可編程序智能控制系統及人機界面操作系統：ZYSYFS系統的控制采用西門子可編程邏輯控制器(PLC)完成電氣和儀表部分的自動控制與監控，10英寸臺達LCD液晶觸摸屏中文顯示可實現人機交互模式、開機時設備電控系統自動檢測，全自動處理廢水、針對不同廢水的成分和濃度，控制系統自動進行計算然后按比例進行自動投放藥品，更加科學化和合理化，詳細功能如下：

1）、★設備的各項操作都能通過自動監控和手動切換操作來實現，如設備的啟停、沖洗、排污等功能；

2）、★顯示各單元運行狀態，如水箱水位、水質不合格時自動報警及回流處理并跟蹤記錄、水泵運行狀況、儀器儀表運行狀況等；

3）、設有停水、停電、過載等非正常狀態自動保護、故障自動報警及處理功能；

4）、系統可自動提示用戶主機相關部件更換以及其它系統內部自檢信息；

5）、★控制系統同一界面動態顯示所有監控參數，泵、閥、儀器儀表等工作狀態一目了然；在手動模式下可以在對單個泵、閥進行控制，無論采用自動控制還是手動控制，均能實現系統相關運行環節的聯鎖控制，并互不干涉；

10、定時開關機功能：設備可以根據客戶的情況設定早上自動開機時間和晚上自動關機時間，時間設定后，設備每天早上自動定時開機，晚上自動定時關機，免去操作人員每天早上和晚上去設備處理間開機和關機；

11、★成套設備主要參數：設備主機標準尺寸（長×寬×高）是1300×800×1750mm ，3個池子尺寸：直徑660*高970mm；系統總功率:2 KW左右；電壓：220V/380V（可選）；設備環境溫度: 0-60℃ ；占地面積約15平米。可根據用戶施工現場量身定制生產，滿足不同用戶僅有的現場施工要求。

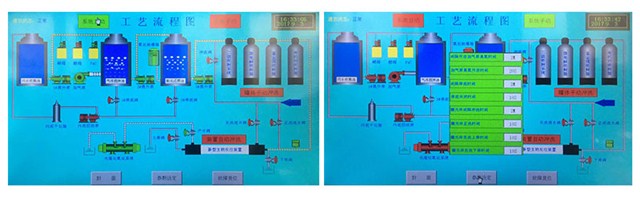

12、★此實驗室綜合廢水處理系統由廢水收集池、氣浮攪拌池、氧化還原池、酸堿自動調節系統、廢水預處理系統、自動加藥系統、沉降分離系統、固液分離單元、污泥干化單元、重金屬捕捉系統、有機生物活性處理系統、過濾吸附單元、新型催化活性微電解處理系統、光催化氧化還原專利技術處理系統、新型MBR生物膜處理系統、復合式消毒處理等技術工藝組成，形成一個完整的實驗室綜合廢水處理系統，并動態顯示此工藝流程實現人機交互互動模式。工藝流程如下圖：

13、遠程監控及操作功能(選配)：客戶只需要在辦公室或中控室通過微機或中控機里安裝的遠程控制軟件對廢水處理間里的廢水處理系統進行遠程監控、運行操作和遠程管理，時時了解設備的運行情況和運行狀態。它是正規合法的軟件，不會被殺毒軟件當作病毒查殺，不會影響統的穩定性，完全免費的遠程控制軟件。

三、卓越實驗室綜合廢水處理系統軟件管理性能要求

1、模塊多元化管理：系統可提供廢水收集及調節、廢水預處理、加藥攪拌調節、混凝沉淀、沉降分離、泥水分離、污泥干化、水質監測等模化控制管理。

2、報警保護管理：缺水/停電保護、溫度超高/超低保護、水質不合格保護、部件失效報警、系統超壓保護、電氣線路過載保護、儀器儀表超負荷保護。

3、參數設定管理：時鐘和語言設定功能，可根據現場情況設置系統運行參數，設有停水、停電、過載等非正常狀態自動保護、故障自動報警及處理或者依據某種條件啟動采樣分析流程，采樣時間設定等。

4、程序運行管理：系統除了具備自動控制也可以在手動模式下上對單個泵、閥等部件進行控制和操作，無論采用自動控制還是手動控制，均能實現系統相關運行環節的控制，并互不干涉。

5、數據顯示管理：數字化液晶顯示各單元運行狀態，如動畫式流程圖或以表格、柱狀圖或趨勢圖形式顯示各個處理單元液位、流量、水壓、溫度、電壓、電流、防腐提升泵、儀器儀表、監測設備等部件的實時運行數據、歷史數據、報警數據、運行狀態、運轉率統計、排量

6、超標設定管理：設定允許排放參數數據報警限值，如排放參數數值超過設定限值，遠程監控系統及主機操作主界面會自動報警并顯示超標參數，系統啟動限制排放程序，同時啟動超標廢水進行回流處理程序，并跟蹤記錄，直到處理達標后才會自動排放；

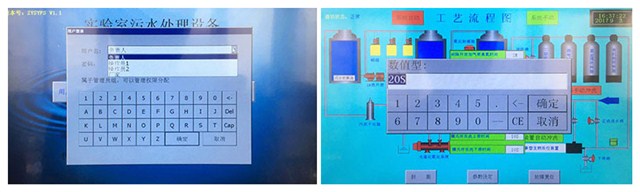

7、系統權限管理：權限用戶可通過系統的“系統管理”模塊實現對系統基礎信息數據的管理、訪問和編輯等監控和操作；

8、參數設定管理：時鐘和語言設定功能，可根據現場情況設置系統運行參數，設有停水、停電、過載等非正常狀態自動保護、故障自動報警及處理或者依據某種條件啟動采樣分析流程，采樣時間設定等。

10、★此設備通過歐盟CE認證證書，并提供出口歐盟數據CE認證證明（提供證書文件）

11、★公司具有ISO9001質量管理體系認證證書（提供證書文件）

12、★公司具有新型外觀專利證書（提供證書文件）

13、★提供原水預處理實用新型專利證書及深度處理純化實用新型發明專利證書（提供證書文件）

14、★公司具有環境管理體系認證證書及職業健康安全管理體系認證證書

15、★公司具有四川省環境污染治理乙級資格證書

四、實驗室廢水處理設備的規格參數

五、符合國家污水綜合排放標準【GB8978-1996】中的排放標準；

排放第一類污染物一覽表，
